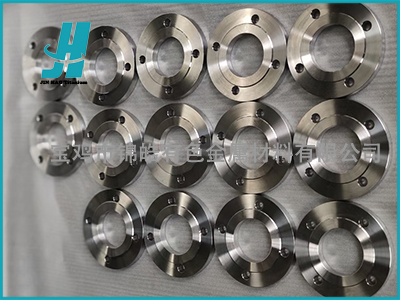

钛法兰

发布时间:2022-04-20人气:352 次
  • 钛法兰

一:产品特点及用途

法兰又叫法兰盘或突缘。使管子与管子相互连接的零件,连接于管端。法兰上有孔眼,可穿螺栓,使两法兰紧连。法兰间用衬垫密封。法兰管件(flanged pipe fittings)指带有法兰(突缘或接盘)的管件。它可由浇铸而成 ,也可由螺纹连接或焊接构成。法兰联接(flange,joint)由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。

二:规格参数

标 准:HG20592-20626、GB/T9112-9113.4、SH3406、JB/T74-86.2、ANSI B16.5、ANSI B16.47、DIN、JIS、ISO等

型 式: 对焊WN、带颈平焊SO、螺纹TH、承插焊SW、盲板BL、孔板法兰OF、RJ松套、长颈LW、8字盲板等主体材料:TA1、TA2、TA10、TC4、Gr1、GR2、GR5 GR7

压力等级:PN1.6-15.0Mpa Class150-900Lb

公称通径:DN15-DN1000   1/2"-40"

生产工艺: 锯切、热处理、自由锻,模锻、机加工

三:法兰结构图


法兰介绍:

1、板式平焊钛法兰:取材方便,制造简单,成本低,使用广泛。密封面型式有平面和突面。

2、带颈平焊钛法兰全称带颈平焊钛制制管法兰,是将钛管钛管件等伸入钛法兰法兰内通过角焊缝与钛设备设备或钛管道连接的一种钛法兰

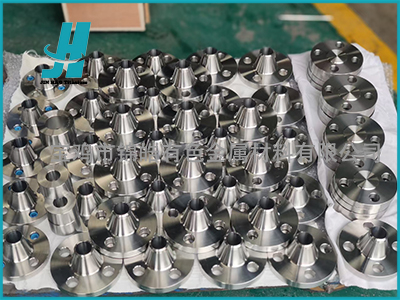

3、带颈对焊钛法兰是指带有锥颈且与钛筒体或钛管道采用对接焊的一种钛法兰

4、承插焊钛法兰是指钛管端部插入钛法兰环阶梯内,在钛管端及外侧焊接的一种钛法兰

5、螺纹钛法兰是指采用螺纹与钛管道连接的一种钛法兰

6、钛制对焊环松法兰是可以活动的法兰片,一般是配套在给排水配件上,厂家出厂时伸缩节两端就各有一片法兰,直接与工程中的管道、设备用螺栓连接。

7、钛制法兰盖也称盲板钛法兰、钛盲板。是中间不带孔的钛法兰,供封住钛管道堵头用。作用与焊接钛封头及丝扣钛管帽是一样的,只不过钛盲板法兰和钛丝扣管帽可以随时卸下来,而焊接钛封头则不行。

四:生产工艺流程


五:月产量:2000件

六:生产方式:自由锻造、模锻、精锻、焊接

七:检测方式:可根据客户需要做射线检测,着色,探伤,水压实验等检测。

八:生产牌号:GR1,GR2,GR5,GR7,GR9,GR12, Ni201 Ni200、

              TA1 TA2 TA3 TC4 TA9 TA10 TA18, N6,N4,Zr
